贴片钽电容结构-AVX钽电容

贴片钽电容结构：

钽电容内部基本组成共有五个部分分别为：钽金属，五氧化二钽，二氧化锰或聚合物，石墨银浆层，银膏粘结层，引出层及其他。

钽金属内部结构为阳极层，由金属粉末压制成型、烧结而成。五氧化二钽内部结构主要为介质层，在阳极金属表面化学处理形成。

二氧化锰或聚合物内部结构为阴极层，由硝酸锰热分解或有机物聚合形成。石墨银浆层,银膏粘结层内部结构为辅助阴极层，石墨、银浆分别浸渍干燥而成。

银膏粘结层内部结构为连接芯块与引出金属，其中银膏层对应模压塑封产品，或裹锡层对应树脂包封产品，或熔锡层对应金属封装产品。

引出层及其他主要是引出金属结构如引线框、CP线等。

贴片钽电容内部结构图如下：

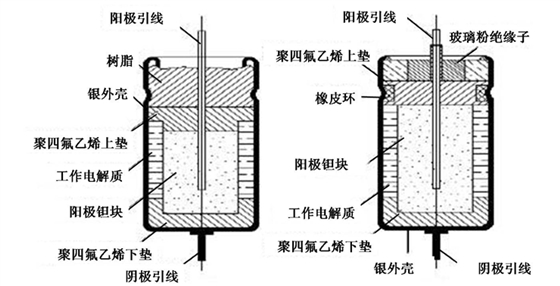

1.金属外壳非固体电解质钽电容器内部结构图
